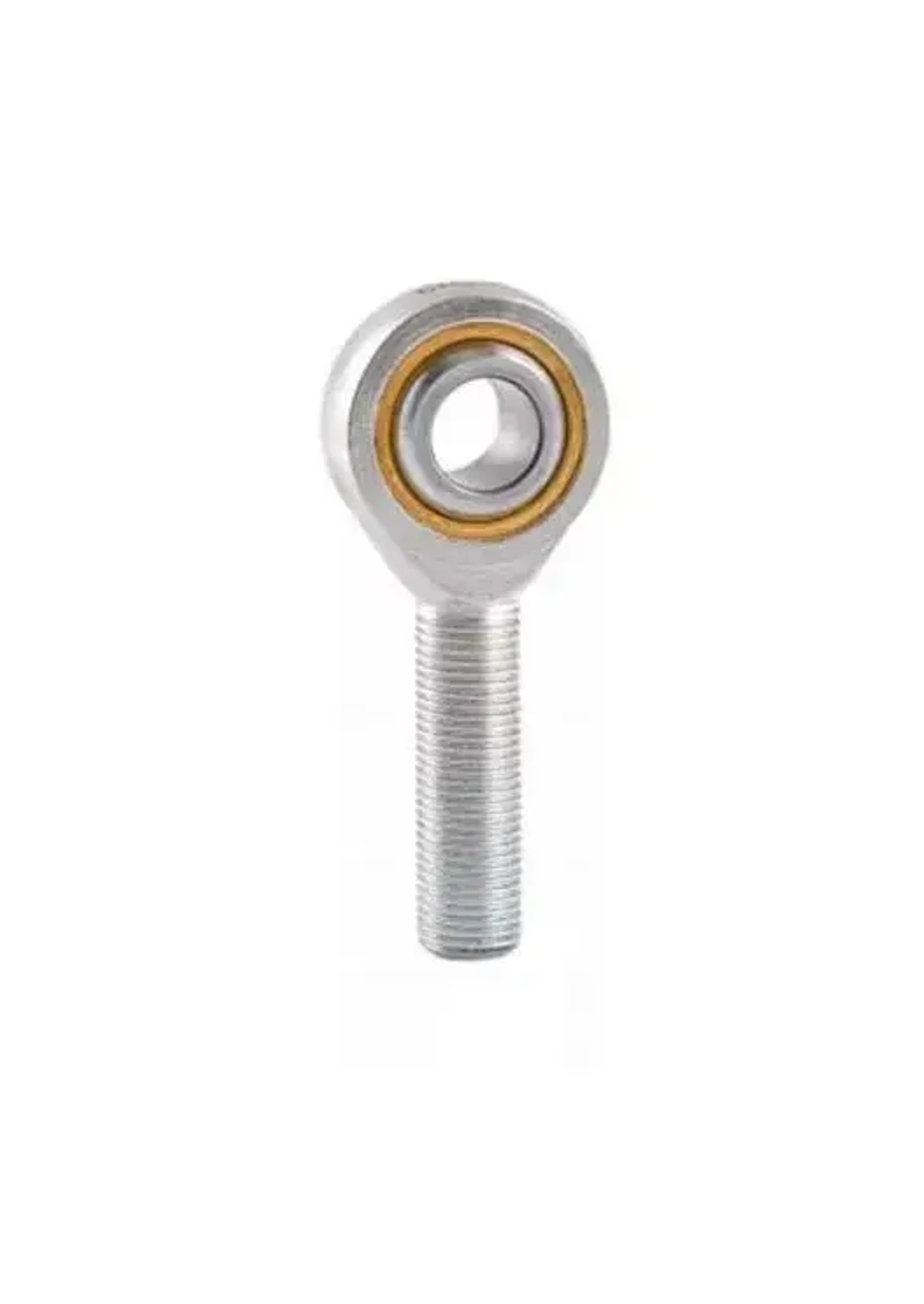

Шарнирный наконечник POS16ECL TECHNIX

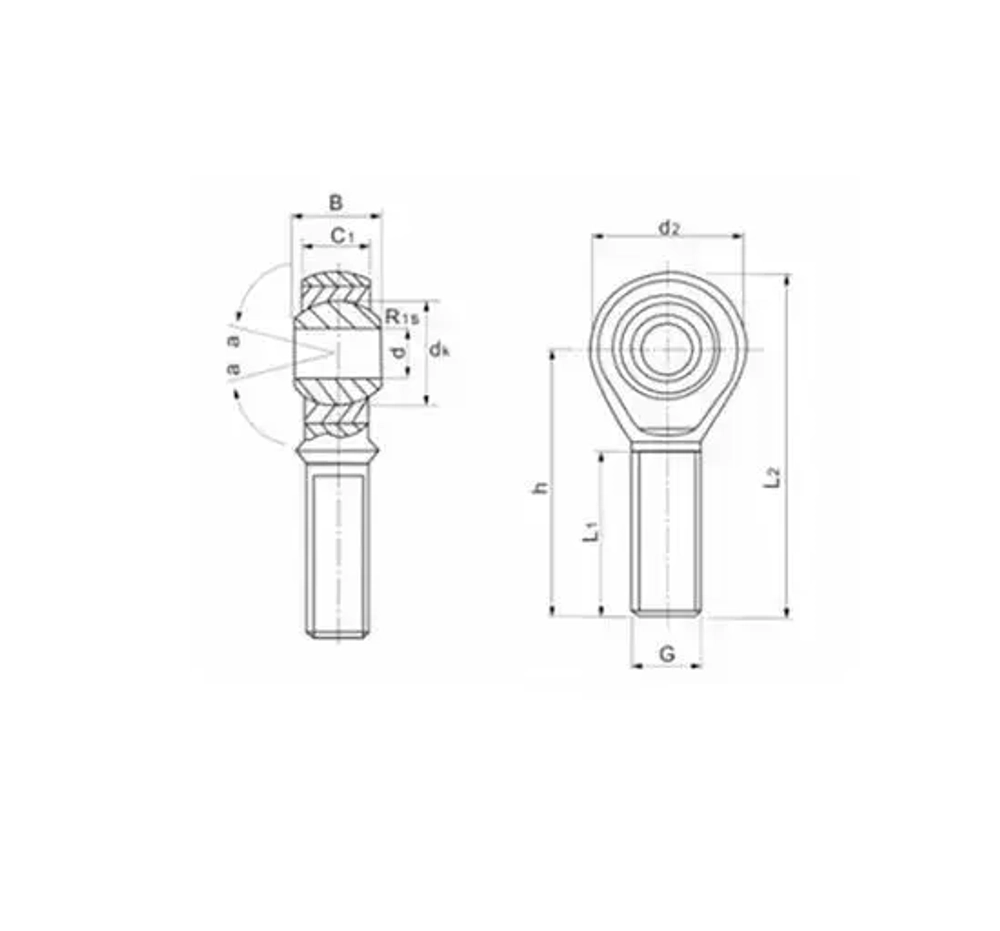

Технические характеристики Серия POS-ECL Внутренний диаметр d, мм 16 Ширина B, мм 21 Тип необслуживаемый Направление резьбы левое Высота шарнира B, мм 21 Ширина корпуса d2, мм 38 Высота корпуса шарнирной части C1, мм 15 Диаметр прилегающей площадки на шарнире d1, мм 19,4 Резьба G М16х2 Фаска на шарнире r1s min, мм 0,2 Длина корпуса l4, мм 85 Расстояние от низа корпуса до центра отверстия шарнира h1, мм 66 Общая высота l2, мм 85 Высота оси вала h, мм 66 Длина резьбовой части l1, мм 40 Грузоподъемность динамическая C, KN 42 Грузоподъемность статическая C0, KN 21,1 Допустимый угол поворота a1 9 Допустимый угол поворота a2 16 Общие характеристики Вес, кг 0,185 Показать полностью
